北京電消檢對火災自動報警系統組成及動作原理分析

火災自動報警系統是由觸發器件、火災報警裝置、火災警報裝置以及具有輔助功能的裝置組成。

目的是為了早期發現并通報火災，并及時采取有效措施，控制和撲滅火災，減小損失。

現階段，火災自動報警系統發展到智能型火災探測報警系統階段。屬于模擬量總線系統。探測器為具有獨立智能產品，它能將環境的火災參數變化量發送給報警控制器，報警控制器對一組參數與事先存入計算機的標準變化特性曲線相比較，以確認火災是否發生。因此智能型設備具有更高的可靠性和抗誤報警能力。
火災自動報警系統構成及應用型式：

火災自動報警系統由下列部分或全部構成：

①火災探測報警系統：由火災報警控制器、顯示盤、圖形顯示裝置、探測器、手動按鈕、聲/光警報器等部分或全部設備組成。

②消防聯動控制系統：由消防聯動控制器、模塊(遠程控制器)、消防電氣控制裝置、消防電動裝置等消防設備組成。

③可燃?xì)怏w探測報警系統：由可燃?xì)怏w報警控制器和可燃?xì)怏w探測器構成。

④電氣火災監控系統：由電氣火災監控設備和電氣火災監控探測器構成。

按照GB50116，

火災探測報警系統的類型形式有：

1、區域報警系統：由區域(火災)報警控制器和火災探測器等組成的功能簡單的系統。

2、集中報警系統：由集中火災報警控制器、區域（火災）報警控制器和火災探測器組成的功能較復雜的系統。

3、控制中心報警系統：由消防控制室的聯動控制設備、圖形顯示裝置、集中報警控制器、區域(火災) 報警控制器和火災探測器等組成的功能復雜的系統。

4、家用火災報警系統：有A、B、C、D四種完全不同形式的系統。

火災探測報警系統應用形式選擇

應符合如下規定：

1、區域報警系統：宜用于二級和三級保護對象。

2、集中報警系統：宜用于一級和二級保護對象。

3、控制中心報警系統：宜用于特級和一級保護對象。

4、家用火災報警系統：用于住宅、公寓等居住場所。其中A類和B類家用系統宜用于有物業管理的住宅，C類家用系統宜用于沒有物業管理的單元住宅，D類家用系統可用于別墅式住宅。
火災自動報警系統構成介紹：

1.光電感煙探頭

光電感煙探頭是一種檢測燃燒產生的煙霧微粒的火災探測器。光電感煙作為前期、早期火災報警是非常有效的。對于要求火災損失小的重要地點，火災初期有陰燃階段，產生大量的煙和少量的熱，很少或沒有火焰輻射的火災，都適合選用。

2.差定溫式探測器

差定溫火災探測器是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。

3.北京電消檢手動火災報警按鈕

手動火災報警按鈕主要安裝在經常有人出入的公共場所中明顯和便于操作的部位。當有人發現有火情的情況下，手動按下按鈕，向報警控制器送出報警信號。手動火災報警按鈕比探頭報警更緊急，一般不需要確認。因此，手動報警按鈕要求更可靠、更確切，處理火災要求更快。

4.消火栓按鈕

消火栓按鈕安裝在消火栓箱中。當發現火情必須使用消火栓的情況下，手動按下按鈕，向消防中心送出報警信號，在主機設置在自動時，將直接啟動消火栓泵。

5.噴淋頭

動作溫度68℃玻璃球充液顏色為紅色。動作溫度93℃玻璃球充液顏色為綠色，廚房等高溫場所使用

6.水流指示

在噴淋系統的樓層支路管道上安裝，從頂樓到地下每層1個，當管網內的水流動，并且流量大于15L/min時，水流指示即因葉片受水流的沖擊而改變開關的狀態，發出報警訊號，從而起到檢測和指示報警樓層的作用。

7.濕式報警閥

它使水單向流動，依靠管網側水壓的降低而開啟閥瓣，有一只噴頭爆破就立即動作送水去滅火。

8.排煙機

排煙系統是將煙氣排出建筑物外，是人員安全疏散的重要保證。排煙機平時可以低速用于通風換氣，火災時遠程啟動高速排煙。

9.排煙閥

在通風管上設排煙閥，平時關閉排煙閥，火災時打開著火區的排煙閥。

10.正壓送風機

火災時人員逃生通道應是樓梯間。因此，保持樓梯間的正壓使煙火不得入內就十分重要了。
正壓風機一般處于屋頂，與各層的正壓風閥聯動。火災初起時打開風閥，啟動正壓送風機，使樓梯間、電梯廳處于正壓狀態。

11.北京電消檢正壓送風閥

正壓送風是阻止煙氣進入疏散區域 。
火災時打開對應區域正壓風機及對應正壓送風閥，令新鮮空氣高壓充入，達到阻止煙氣的目的。

12.北京電消檢新風機組

樓外新鮮空氣由機組吸入，經過溫度增減調節和加濕處理后，通過送風風道送到各個房間。

13.空調機組

少量的樓外新鮮空氣和大量的室內回風由機組吸入，經過溫度增減調節和加濕處理后，通過送風風道送到各個房間。

14.防火閥

防火閥安裝于空調風管回風口，當出現火情時關閉防火閥能阻斷風管，起到兩個作用：
1.不往火災現場輸送空氣，避免助燃；
2.阻止火源從風管往其它地方擴散。

15.消防電梯

火災時，電梯無論在任何方向和位置，必須迫降到1層并自動開門以防困人。到達1層后，電梯轉入消防狀態，可由消防救援人員根據情況進行消防運行。
16.北京電消檢消防廣播

用于指揮疏散
17.北京電消檢消防電話

用于消防中心和現場之間的通訊，啟動多個可多方通話，可報警、核對警情、指揮救援和故障聯絡。
18.消火栓泵
19.噴淋泵

20.壓力開關

在水的壓力作用下，使其中的觸點動作輸出信號至消防中心主控制器。

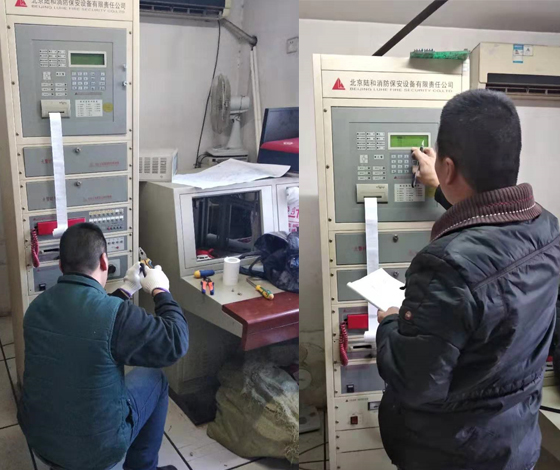

21.控制器主機

火災報警控制器是火災自動報警控制系統的核心
① 能接收探測信號，轉換成聲、光報警信號，指示著火部位和記錄報警信息。
② 可通過火警發送裝置啟動火災報警信號，或通過自動滅火控制裝置啟動自動滅火設備和聯動控制設備。
③ 自動監視系統的正確運行和對特定故障給出聲光報警。

22.北京電消檢切斷非消防電

火災確定后，應能在消防控制室或配電室手動切斷相關區域的非消防電源。”可見，**防火規范對非消防電源的切斷做了嚴格的規定，即火災確認后，才能切斷非消防電源。這說明非消防電源的切斷是個很?chē)?yán)肅的問題，不能一有火警就立刻自動切斷。
采用消防控制室全樓切斷，切斷非消防電的范圍：冷水機組及其附屬泵和樓內所有空調機組、新風機組、風機盤管，客梯，通訊交換機、1樓以上的全部照明（消防中心除外）、1樓以上的全部非消防專用的設備電源。

23.防火卷簾門

是一種適用于建筑物較大洞口處的防火、隔熱設施,產品在設計上采用了卷軸內藏的特點，具有結構合理緊湊。防火卷簾簾面通過傳動裝置和控制系統達到卷簾的升降。起到防火、隔火作用,產品外形平整美觀、造型新穎,具有鋼性強。防火卷簾門廣泛應用于工業與民用建筑的防火隔斷區，能有效地阻止火勢蔓延，保障生命財產安全，是現代建筑中不可缺少的防火設施。

24.氣體滅火

系統具有自動、電氣手動和機械應急手動三種控制方式。系統主要由：氣體滅火控制器、滅火劑儲瓶、瓶頭閥、電磁瓶頭閥、選擇閥、液流單向閥、氣流單向閥、安全閥、壓力訊號器、火災探測器、儲瓶框架、噴嘴及管路系統等組成。根據使用要求，可設計成無管網系統、單元獨立系統和組合分配系統，實施對單區和多區的保護。該系統主要適用于：電子計算機房、圖書館、檔案館、配電房、電訊中心、地下工程等重點部門的消防保護。
